Подающий механизм СЭЛМА ПДГ-322 с БУСП-06

Описание

Полуавтомат дуговой сварки ПДГ-322 предназначен для дуговой сварки плавящийся электродной проволокой на постоянном токе в среде защитных газов изделий из малоуглеродистых и низколегированных сталей, с естественным охлаждением горелки. Может комплектоваться любым типом сварочных источников для MIG/MAG сварки.

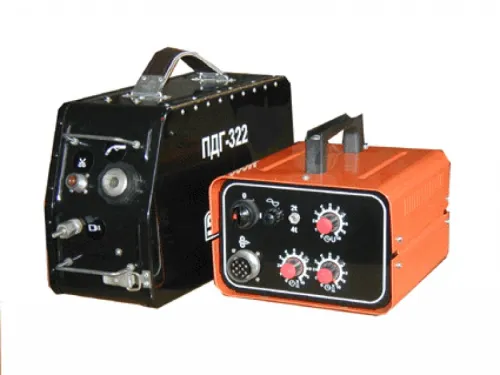

Конструктивно состоит из двух блоков: механизма подачи ПДГ-322 (вес 10 кг., габариты 470х160х255), и блока управления сварочным процессом БУСП-06 (вес 15 кг., габариты 300х235х215). Управление полуавтоматом осуществляется с помощью органов управления, расположенных внутри корпуса механизма подачи, на блоке управления, и кнопкой, расположенной на горелке. Полуавтомат имеет независимое, плавное регулирование скорости подачи электродной проволоки, которое осуществляется ручкой потенциометра, расположенного внутри корпуса механизма подачи.

Основные особенности ПДГ-322 с БУСП-06:

• плавная регулировка выходного напряжения сварочного источника и скорости подачи электродной проволоки от подающего механизма;
• обеспечивает стабильность скорости подачи сварочной проволоки и обратную связь по напряжению на двигателе подачи сварочной проволоки, что позволяет производить качественную сварку на расстоянии до 30 метров от сварочного источника;
• стабильная скорость подачи сварочной проволоки при длине шлейфа горелки от 3 до 5 метров и изгибах шлейфа;
• четырех роликовый механизм подачи, обеспечивает повышенное тяговое усилие и возможность работы с горелками длиной до 5 м;
• два режима сварки: «длинные швы» (4-х тактный режим) или «короткие швы» (2-х тактный режим);
• продув газа до и после сварки;
• наличие настраиваемых режимов «мягкий старт» и «время растяжки дуги»;
• автоматическое управление газовым трактом, сварочным источником и подающим механизмом посредством кнопки на горелке;
• шестеренчатое зацепление подающего ролика и прижимного ролика;
• тарированное усилие прижимного устройства;
• подключение горелки с штырьевым подсоединением;
• можно установить кассету (диаметром 200мм) с проволокой весом 5 кг;
• надежная и ударопрочная конструкция корпуса подающего механизма.
