Автоматическая сварка трубопроводов УАСТ-1

Описание

УАСТ-1 - установка для автоматической сварки неповоротных стыков трубопроводов диаметром минимальный - 325 мм, максимальный – не ограничен, а также прямолинейных швов во всех пространственных положениях. Применяется для сварки протяженных швов, например при сварке горизонтальных и вертикальных швов резервуаров, сварки корпусов судов и других металлоконструкций.

• Установка предназначена для использования:
      - в заводских (цеховых) условиях,
      - в трассовых условиях при температурах от -40ºС до +40ºС.
• Сварка может производиться проволоками:
      - сплошной (СВ08Г2С, L-56 и другой) в CO₂ или газовых смесях,
      - порошковой (Tubrod или другой) в CO₂ или газовых смесях,
      - самозащитной (Innershield и другой).
• Установка используется для сварки труб:
      - диаметром от 325мм
      - класса прочности до К65.
• Установка используется в различных комбинациях:
      - Сварка всех проходов сплошной проволокой СВ08Г2С в CO₂. Применимо только металла толщиной до 10-12мм.
      - Сварка корневого прохода сплошной проволокой СВ08Г2С в CO₂. Сварка остальных проходов порошковой проволокой типа Tubrod или другой в смеси Ar/CO₂.
      - Сварка корневого прохода сплошной проволокой СВ08Г2С в CO₂. Сварка остальных проходов самозащитной проволокой типа Innershield или другой.
      - Сварка корневого прохода покрытым электродом. Сварка остальных проходов самозащитной проволокой типа Innershield или другой.
      - Сварка корневого прохода штучным электродом. Сварка остальных проходов порошковой проволокой типа Tubrod или другой в смеси Ar/CO₂.

Преимущества УАСТ-1

• Высокая скорость сварки ≈ 40м/час.
• Стабильность автоматической сварки и сниженные требования к квалификации персонала. Работник является в большей степени оператором, чем сварщиком.
• Высокое качество сварки. Высокое качество сварки достигается за счет стабильности процесса, его непрерывности, а также применения специальных проволок.
• Высокая производительность наплавки ≈ 3,6 кг/час. Производительность наплавки автоматической сварки в 2-3 раза выше, чем при ручной дуговой сварке.

Состав установки УАСТ-1

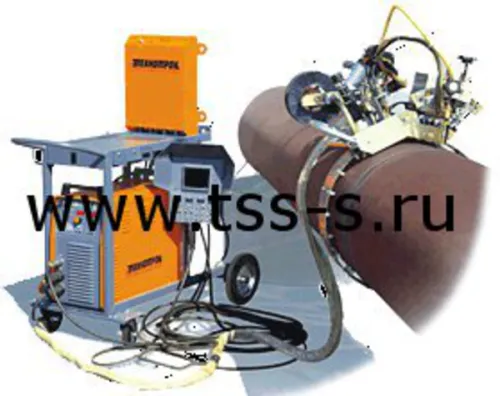

Сварочная головка ГАСТ-1 состоит из следующих узлов:

• катушки со сварочной проволокой в кожухе;
• ручек для установки и снятия головки;
• разъёмов для кабеля управления;
• механизма регулировки высоты горелки;
• сварочной горелки (4 вида для разных типов проволоки);
• механизма подачи сварочной проволоки;
• механизма поперечного колебания горелки с возможностью
• выставления колебаний по линии горизонта
• при сварке трубопроводов на уклонах до 300 ;
• 2-х зажимов для крепления на направляющем поясе;
• механизма изменения угла наклона горелки;
• имеется тумблер для теста газа и подачи проволоки

Блок управления УАСТ служит для управления:

• питанием сварочной головки;
• приводами перемещения и колебаний головки;
• подачей сварочной проволоки;
• газовым клапаном;
• имеет соответствующие разъёмы, том числе и для управления с дистанционного пульта

Пульт ДУ УАСТ предназначен для управления:

•  перемещением сварочной головки;
•  механизмом подачи проволоки;
•  механизмом колебания горелки;
•  величиной сварочного напряжения;
•  имеет защитное стекло для контроля процесса сварки.

Источник ДС 400.33УКП - предназначен для автоматической и механизированной сварки с управляемым каплепереносом. Обеспечивает сварку корневого прохода с гарантированным обратным валиком (режим УКП), а также заполняющих и облицовочного прохода во всех пространственных положениях проволоками сплошного сечения, порошковыми газозащитными и самозащитными проволоками типа Innershield.

Направляющие пояса предназначены для установки и перемещения головки вокруг трубы. Для каждого диаметра трубы необходим соответствующий пояс.
Пояс устанавливается на изоляцию или тело трубы.

•  Простая и удобная установка и фиксация пояса на трубе,
•  Долговечная конструкция из нержавеющей стали.

Магнитный пояс предназначен для сварки протяженных швов, например при сварке горизонтальных и вертикальных швов резервуаров, сварки корпусов судов и других металлоконструкций.

Заземляющий пояс предназначен для обеспечения надёжного контакта с трубой.

• Быстрая и простая установка на трубе.
• Выполнен из гибкого в резиновой изоляции троса.
